Bunkertype
504 – Anti-tank kanonbunker med mandskabsrum
Bunkertype 504 – Anti-tank kanonbunker med mandskabsrum er en registreret model i BunkerAtlas. Atlaset indeholder 2 registreringer fordelt på 1 steder eller stillinger. Modellen er beskrevet med anvendelsen: Bunkere til mandskab og udstyr. De registrerede tekniske mål angiver længde 8,8 m, bredde 14,3 m, højde 5,1 m.

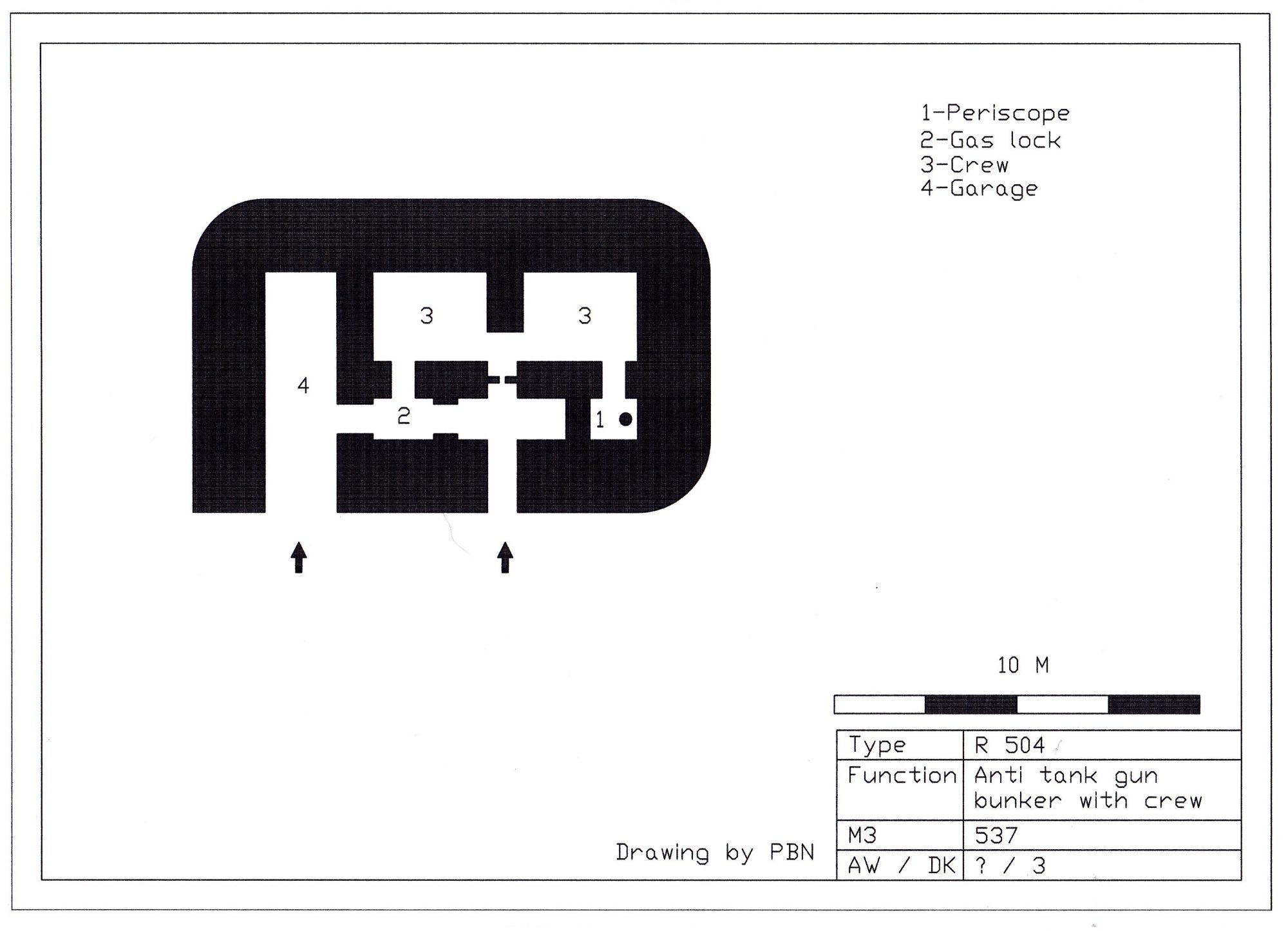

Bunkertegninger
Arkiverede tegninger og modelillustrationer fra det gamle BunkerAtlas.
- Modelnr.
- 504
- Modelnavn – tysk
- Pak-Unterstellraum mit Gruppe
- Modelnavn – engelsk
- Anti-tank gun bunker with group shelter
- Modelnavn – dansk
- Anti-tank kanonbunker med mandskabsrum
- Anvendelse/funktion – tysk
- Unterstände für Waffen und Gerät
- Anvendelse/funktion – engelsk
- Bunkers for ordonance and gear
- Anvendelse/funktion – dansk
- Bunkere til mandskab og udstyr
- Designudgivelse
- Q4 1939
- Antal bygget
- 66
- Antal bygget i Danmark
- 3
- Antal i 1. Stellung
- 0
- Mandskab
- 12
- Længde (m)
- 8,8
- Bredde (m)
- 14,3
- Højde (m)
- 5,1
- Betonforbrug (m³)
- 600
- Udgravning (m³)
- 800
- Bevæbning
- Alle Pak's op til 3,7cm
- Baustärke
- B
- Rundjern (ton)
- 27
- Profiljern (ton)
- 8
Registreringer af 504
| Punkt | Label | Sted | Type |
|---|---|---|---|
| #613 | 504 | BP 19 Stp Strassburg | Bunkere til mandskab og udstyr |
| #664 | 504 | BP 19 Stp Strassburg | Bunkere til mandskab og udstyr |
