680 – Stilling til 7,5cm PaK 40 uden anneks

Bunkertype 680 – Stilling til 7,5cm PaK 40 uden anneks er en registreret model i BunkerAtlas. Atlaset indeholder 14 registreringer fordelt på 5 steder eller stillinger. Modellen er beskrevet med anvendelsen: Flankerende kanonstilling. De registrerede tekniske mål angiver længde 10,8 m, bredde 12 m, højde 4,7 m.

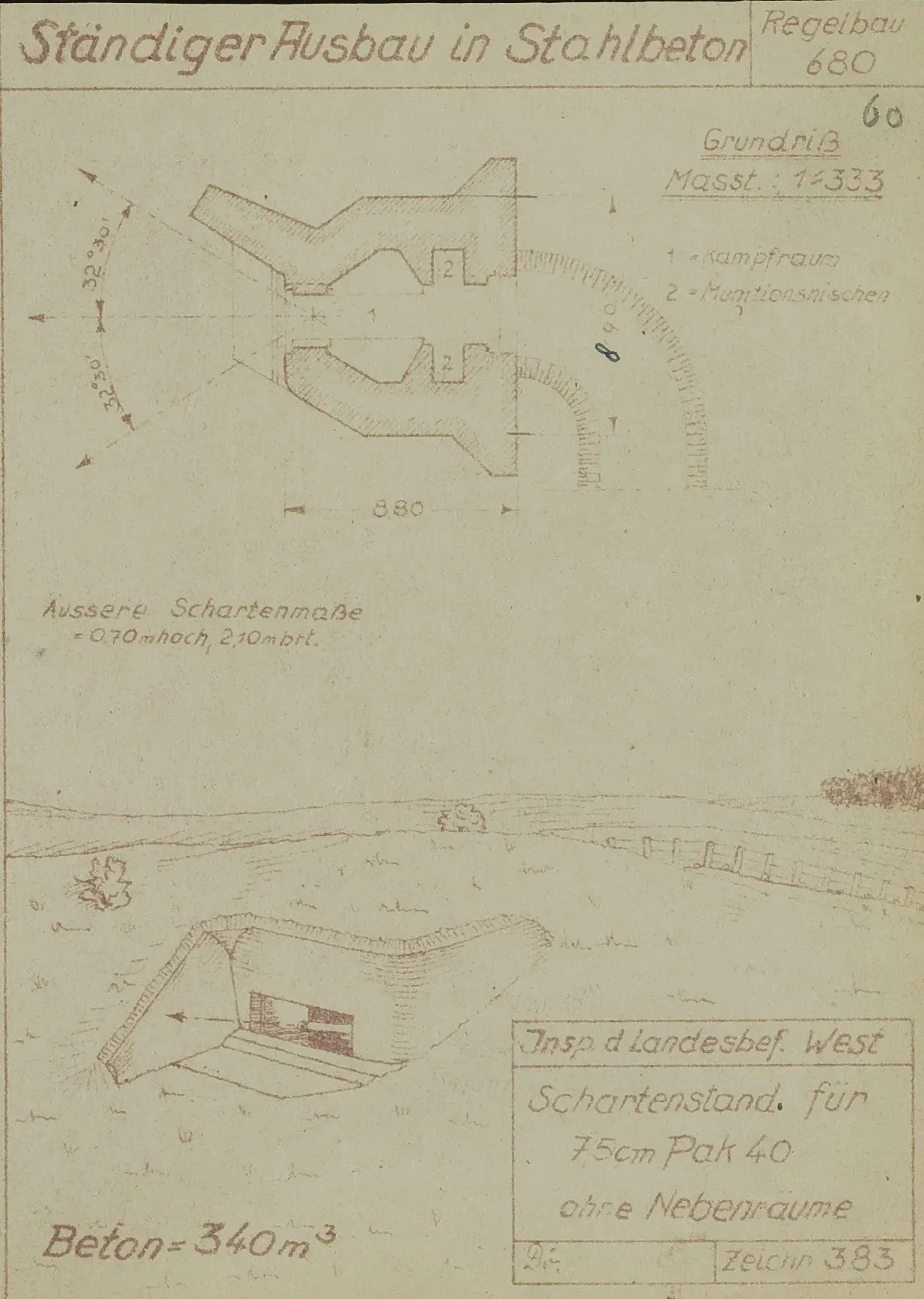

Bunkertegninger

Arkiverede tegninger og modelillustrationer fra det gamle BunkerAtlas.

Modelnr.

680

Modelnavn – tysk

Schartenstand für 7,5 cm PaK 40 ohne Nebenräume

Modelnavn – engelsk

Casemate for 7.5 cm PaK 40 without annexes

Modelnavn – dansk

Stilling til 7,5cm PaK 40 uden anneks

Anvendelse/funktion – tysk

Flankierende Schartenstände

Anvendelse/funktion – engelsk

Casemates for enfilade fire

Anvendelse/funktion – dansk

Flankerende kanonstilling

Designudgivelse

Q3 1943

Antal bygget

221

Antal bygget i Danmark

28

Antal i 1. Stellung

19

Mandskab

0

Længde (m)

10,8

Bredde (m)

12

Højde (m)

4,7

Betonforbrug (m³)

440

Udgravning (m³)

135

Bevæbning

Alle PaK < 5,0cm | 5,0cm PaK 38 | 5,7cm PaK 208(r) | 7,5cm PaK 97/38 | 7,5cm PaK 40 | 7,62cm PaK 36(

Baustärke

B

Rundjern (ton)

22

Profiljern (ton)

3,3

Registreringer af 680
