686 – Lukket kanonstilling med åben front til 19,4cm 485/585 kanon (f) uden anneks (120°)

Bunkertype 686 – Lukket kanonstilling med åben front til 19,4cm 485/585 kanon (f) uden anneks (120°) er en registreret model i BunkerAtlas. Atlaset indeholder 1 registreringer fordelt på 1 steder eller stillinger. Modellen er beskrevet med anvendelsen: Lukket kanonstilling med åben front. De registrerede tekniske mål angiver længde 14,15 m, bredde 12,5 m, højde 5,1 m.

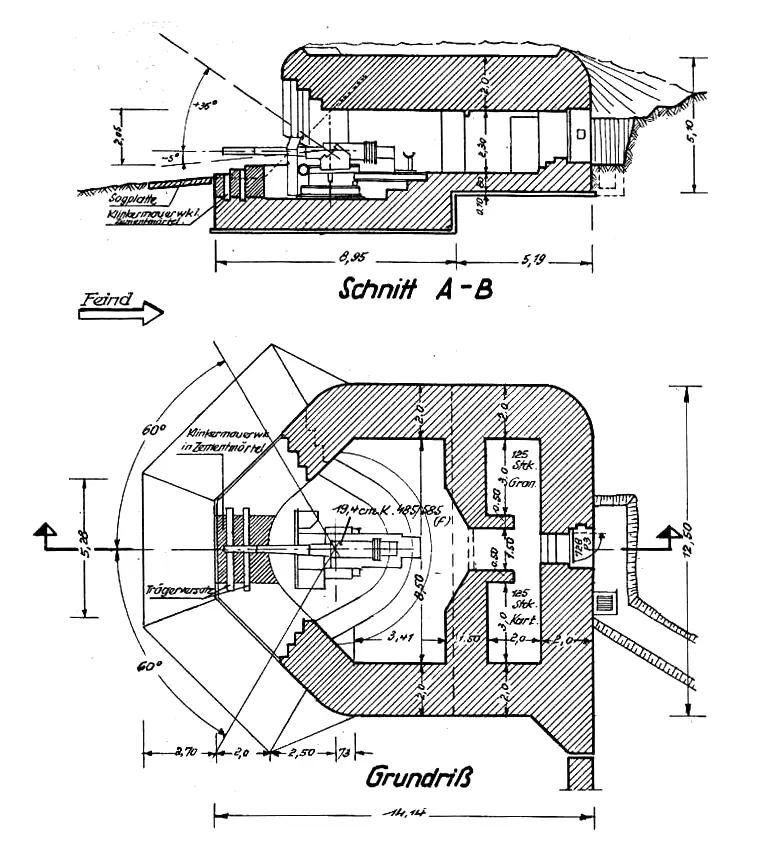

Bunkertegninger

Arkiverede tegninger og modelillustrationer fra det gamle BunkerAtlas.

Modelnr.

686

Modelnavn – tysk

Schartenstand für 19,4cm Kanone 485/585 (f) ohne Nebenräume (120°)

Modelnavn – engelsk

Casemate for 19.4cm 485/585 gun (f) without annexes (120°)

Modelnavn – dansk

Lukket kanonstilling med åben front til 19,4cm 485/585 kanon (f) uden anneks (120°)

Anvendelse/funktion – tysk

Frontal-Schartenstände

Anvendelse/funktion – engelsk

Frontal casements

Anvendelse/funktion – dansk

Lukket kanonstilling med åben front

Designudgivelse

Q2 1944

Antal bygget

1

Antal bygget i Danmark

1

Antal i 1. Stellung

0

Mandskab

0

Længde (m)

14,15

Bredde (m)

12,5

Højde (m)

5,1

Betonforbrug (m³)

685

Udgravning (m³)

900

Bevæbning

19,4cm 485/585(f)

Baustärke

B

Rundjern (ton)

34

Profiljern (ton)

10,5

Registreringer af 686
