Bunkertype
688 – Lukket kanonstilling med åben front til 17cm kanon L/50 uden anneks(120°)
Bunkertype 688 – Lukket kanonstilling med åben front til 17cm kanon L/50 uden anneks(120°) er en registreret model i BunkerAtlas. Modellen er beskrevet med anvendelsen: Lukket kanonstilling med åben front. De registrerede tekniske mål angiver længde 19,15 m, bredde 17,4 m, højde 8,5 m.

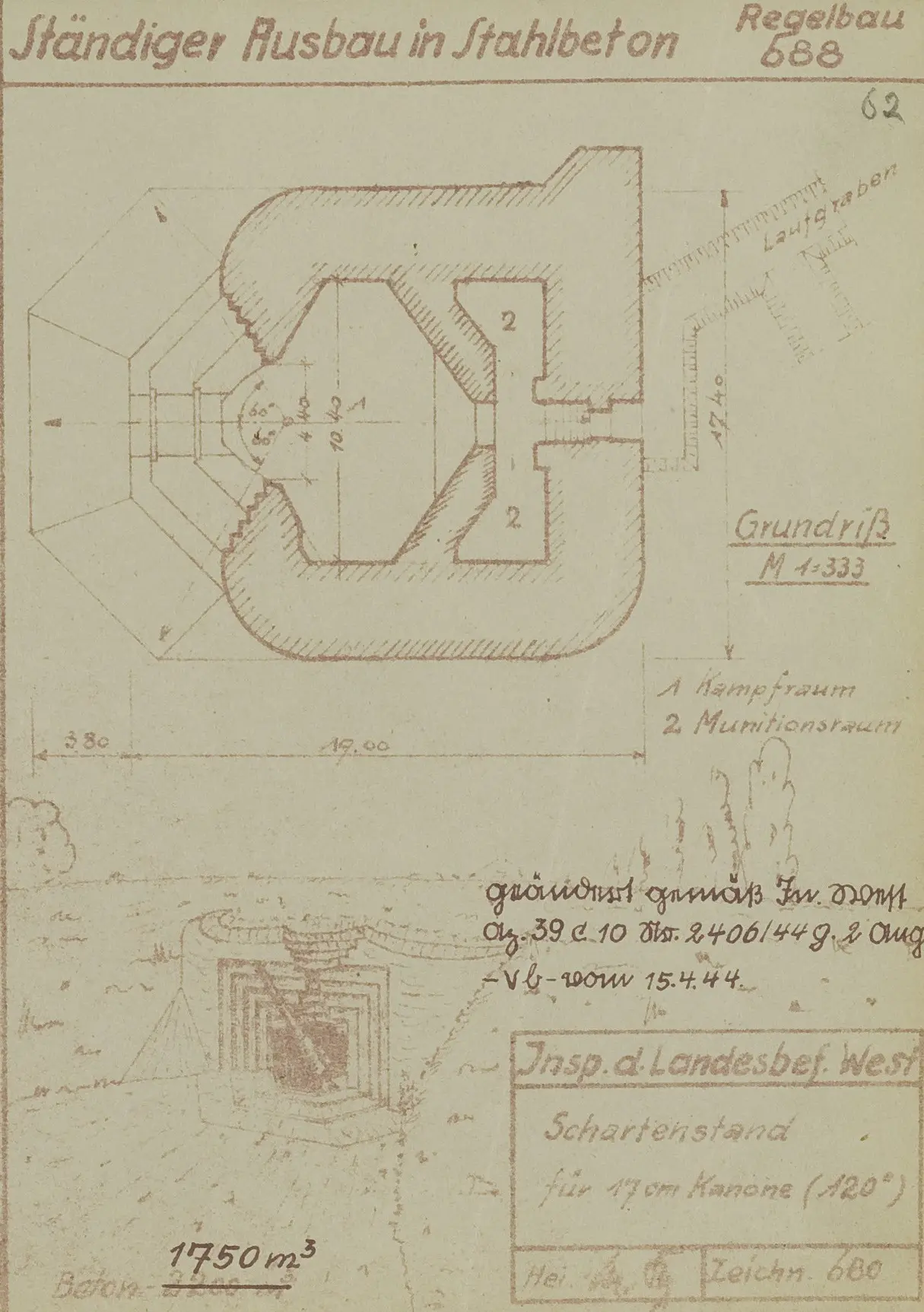

Bunkertegninger
Arkiverede tegninger og modelillustrationer fra det gamle BunkerAtlas.
- Modelnr.
- 688
- Modelnavn – tysk
- Schartenstand für 17cm Kanone L/50 auf Drehbettung ohne Nebenräume(120°)
- Modelnavn – engelsk
- Casemate for 17cm gun L/50 without annex(120°)
- Modelnavn – dansk
- Lukket kanonstilling med åben front til 17cm kanon L/50 uden anneks(120°)
- Anvendelse/funktion – tysk
- Frontal-Schartenstände
- Anvendelse/funktion – engelsk
- Frontal casements
- Anvendelse/funktion – dansk
- Lukket kanonstilling med åben front
- Designudgivelse
- Q2 1944
- Antal bygget
- 25
- Antal bygget i Danmark
- 0
- Antal i 1. Stellung
- 0
- Mandskab
- 5
- Længde (m)
- 19,15
- Bredde (m)
- 17,4
- Højde (m)
- 8,5
- Betonforbrug (m³)
- 1750
- Udgravning (m³)
- 1675
- Bevæbning
- 12,8cm FlaK 40 | 17cm L/50
- Baustärke
- A
- Rundjern (ton)
- 87,5
- Profiljern (ton)
- 23
